doppio radiatore per motori sacs


  • Per cortesia connettiti per rispondere
96 risposte a questa discussione

#1 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 24 dicembre 2009 - 01:33

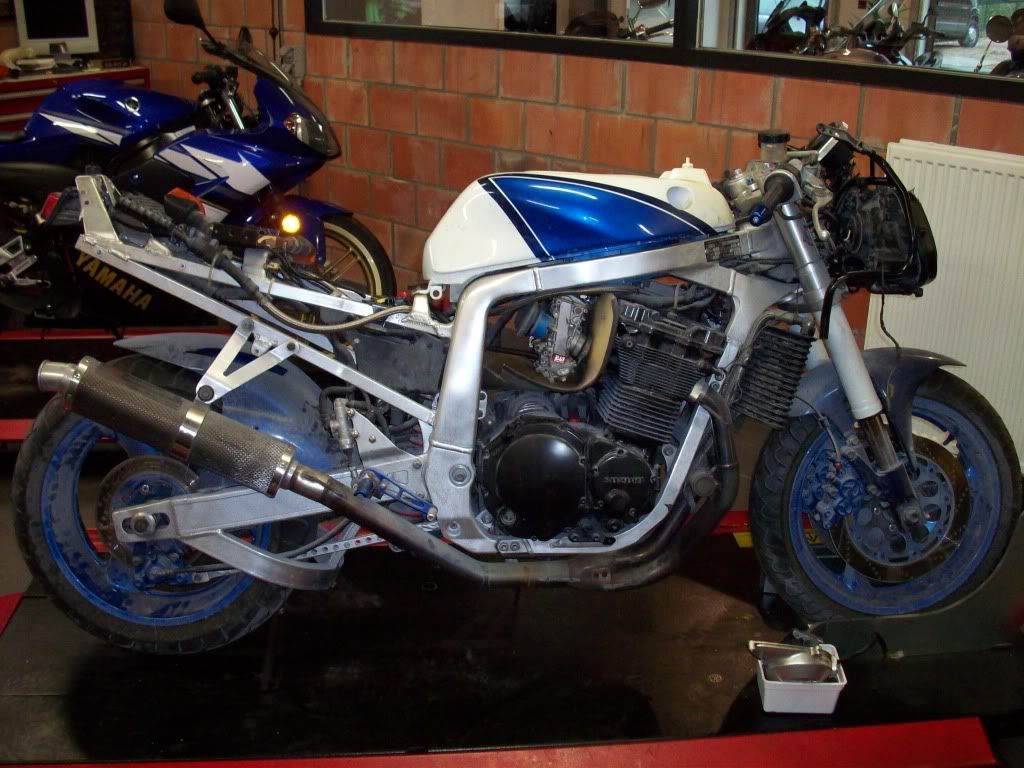

Immagine inserita

[IMG]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-17.jpg[/IMG

[IMG]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-11.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-16.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-18.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-8.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-2.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-4.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-R1100Yoshimura-1991Gin-21.jpg[/img]
  • 0

#2 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 24 dicembre 2009 - 01:35

Immagine inserita

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-3.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-7.jpg[/img]

Immagine inserita

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-12.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-13.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-14.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-19.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-18.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-22.jpg[/img]
  • 0

#3 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 24 dicembre 2009 - 01:38

Immagine inserita

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-20.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-21.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-22.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-Fo.jpg[/img]

[img width=600 height=800]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-16.jpg[/img]

[img width=600 height=800]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-17.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-24.jpg[/img]

[img width=800 height=600]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-4.jpg[/img]

[img width=600 height=800]http://i742.photobucket.com/albums/xx63/Grimeske/Suzuki%20GSX-R%201100%201991%20-%20Yoshimura%20Model/SuzukiGSX-RYoshimuraNaPoetsbeurt-5.jpg[/img]
  • 0

#4 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 24 dicembre 2009 - 01:42

in lavorazione........

a presto..................
  • 0

#5 EvilGenius

EvilGenius

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 513 messaggi
  • LocalitàBrindisi (terronia)

Inviato 24 dicembre 2009 - 12:34

<Devil17>
  • 0

#6 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 04 gennaio 2010 - 00:42

soluzione "scorddammoce o passato"
Immagine inserita
Immagine inserita
Immagine inserita
Immagine inserita
  • 0

#7 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 21:05

perchè qualcuno nn mi spiega come lavora il circuito dell'olio in presenza del doppio radiatore, che fra l'altro credo sia di serie sulla RR...............

Immagine inserita
  • 0

#8 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 21:08

lato sx..............


Immagine inserita
  • 0

#9 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 21:12

questa ha i radiatoi originali..............credo


Immagine inserita
  • 0

#10 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 21:20

Immagine inserita

si usano al posto del tubo originale basamento testata
tre adattaori che con due tubi portano olio all altro radiatore
  • 0

#11 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 21:31

praticamente si interrompe la Y che và dalla testa al basamento e si interpone un radiatore............

e se invece si lascia la Y al suo posto e si collegano in serie 2 radiatori?

una soluzione vale l'altra oppure è da preferire quella utilizzata sulla RR?
  • 0

#12 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 21:35

spiegazione
i motori sacs hanno due circuiti
uno di lubrificazione e uno di raffreddamento
il radiatore originale e sul circuito di lubrificazione
montandone uno al posto della y si va a raffreddare l olio che va in testa per raffreddamento....
da qui capisci il perche ........ rolleyes
  • 0

#13 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 21:58

azzzzzzzzzz.............quindi sul 1127 mi conviene montare 2 radiatori curvi accoppiati, che già ho a casa, utilizzando i condotti originali opportunamente tagliati e allungati mentre per il 750/86 dovrei trovare un secondo radiatore piatto sempre di un sacs prima serie............

e se volessi inserire nel circuito un manometro pressione olio?

dal manuale d'officina del 1127 ho visto che ci stà già credo sotto il carter del pickup una presa dove collocare il manometro ma è situata dietro la culla dl telaio quindi impossibile da utilizzare normalmente........
  • 0

#14 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 22:06

no anche sul 1100 metti sulla testa un radiatorino piccolo
troppo grossi tolgono pressione
la presa sotto il pick up si puo usare non e coperta dal telaio
  • 0

#15 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 22:18

no anche sul 1100 metti sulla testa un radiatorino piccolo
troppo grossi tolgono pressione
la presa sotto il pick up si puo usare non e coperta dal telaio


ok, allora uso sul 1127 il radiatore originale più quello di un tls o simile mentre sul 750/86 uso il radiatore del 1127 oltre sempre ad uno piccolo in aggiunta

ma il circuito dell'olio nn necessita di nessun tipo di spurgo?
  • 0

#16 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 22:18

no va in pressione da solo
  • 0

#17 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 22:25

ok, me lo aveva detto un amico che lavora nel settore della fluidodinamica ma è un po' rincoglinito e poi ha sempre avuto kawa quindi nn gode della max fiducia........

e quando faccio il cambio dell'olio quello che resta in deposito nel radiatore? facendo girare il motore senza tappo di scarico dell'olio lo piscia via a pressione?
  • 0

#18 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 22:28

no perche rovini il motore anche se gira e basta senza essere acceso
smonti i radiatori e li dreni
  • 0

#19 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 22:35

ma zio porco quanto sei.............ok.............smonto i radiatori e li dreno............oppure capovolgo la moto............ <botte>
  • 0

#20 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 22:45

oppure non cambi l olio
  • 0

#21 superpippo

superpippo

    Referente Regione Piemonte

  • Referente Regionale
  • 10185 messaggi
  • Localitàverbania/portofino
  • Moto:MM Corsaro Veloce 1200 2009

Inviato 19 settembre 2010 - 22:48

stica ma quanto ne sai??
  • 0

#22 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 22:50

oppure non cambi l olio


magari nn cambio le gomme ma l'olio è sacro  <botte>
  • 0

#23 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 19 settembre 2010 - 22:58

il kit completo cambio OLIO SANTO
Immagine inserita
  • 0

#24 shotgunk7

shotgunk7

    Saponetta a terra

  • Inattivo
  • StellettaStellettaStelletta
  • 2362 messaggi
  • LocalitàVerona
  • Moto:gsxr 750k7 r6

Inviato 19 settembre 2010 - 23:00

il kit completo cambio OLIO SANTO
Immagine inserita

ne sai una + del <botte>  scusaaaa scusaaaa scusaaaa :xke: :(
  • 0

#25 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 19 settembre 2010 - 23:06

minchiaaaaaaaaaaaa....................il kit del giovane esorcista!!!!!!!!!!!!! rolleyes
  • 0

#26 mi112

mi112

    Gran Patacca

  • Inattivo
  • Stelletta
  • 150 messaggi

Inviato 20 settembre 2010 - 22:33

ciao ho visto sulla prima moto che un manometro tem. olio , giusto? a quanti gradi circa stà la temp. olio?
  • 0

#27 papo

papo

    Prima piega

  • Inattivo
  • StellettaStelletta
  • 1353 messaggi
  • Localitàpescara-lecce

Inviato 20 settembre 2010 - 23:29

a temperatura dell'olio è di gran lunga più importante della temperatura del liquido refrigerante, nn solo sui sacs e per tanti motivi legati alla meccanica de mezzo olte che alle caratteristiche dell'olio

mediamente l'olio nn supera i 60° in condizioni di utilizzo stradali "normali" per poi raggiungere gli 80° quando alla moto sicomincia a chiedere qualcosina di più, è difficile che superi questi valori di temperatura

considera che in autostrada, temperatura esterna di circa 42°, velocità da cds, nn è mai salito oltre gli 80°

la peculiarità dell'olio è che mantiene la temperatura mooooooooooooolto più a lungo del liquido refrigerante.............ci mette più tempo a salire rispetto all'acqua e ci mette molto più tempo a scendere

Immagine inserita
  • 0

#28 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 21 settembre 2010 - 00:54

allora tra 80 e 100 va bene
di piu solo se smanetti :ph:
di meno quasi impossibile :ph:
  • 0

#29 mi112

mi112

    Gran Patacca

  • Inattivo
  • Stelletta
  • 150 messaggi

Inviato 21 settembre 2010 - 17:59

su il mio motore cosiderando che le velocità non sono molto elevate come in moto sono su i 80-100 gradi a volte 105-106 ho 2 ventole al radiatore ,ma nel' inverno volevo montare 2 radiatori , io il buldo della temp. l'ho montato sul il tubo che porta l'olio colado al radiatore , è nella posizione giusta?
  • 0

#30 ghostrider.1127

ghostrider.1127

    Manco mi vedi

  • Inattivo
  • StellettaStellettaStellettaStellettaStellettaStelletta
  • 24470 messaggi
  • LocalitàUnder your bed
  • Moto:fin troppe gsx-r

Inviato 21 settembre 2010 - 18:23

si va bene in linea di massima
per te e un lusso ,di radiatori con lo spazio che hai ce ne potresti mettere 3...........
  • 0





x

RCorse News

Calendario 2018

Immagine inseritaImmagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita

Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita Immagine inserita
Immagine inserita

NOTA: IMOLA, MISANO E MUGELLO DATE IN ESCLUSIVA SPECIALBIKE CIRCUIT

Clicca Mi Piace Chiudi
